多阶段视觉系统用于铭牌缺陷检测

论文信息

一句话概要

针对激光雕刻铭牌在气动盘式制动器制造中因金属粉尘导致字符缺失、标志不全等缺陷，
现有方法或依赖人工目检，或仅解决子任务无法形成闭环。
论文提出一个由图像对齐、YOLOv7检测、传统视觉标志缺陷检测、Tesseract OCR字符验证
和残差变分自编码器（ResVAE）字符级异常检测组成的多阶段流水线，
在150张铭牌测试集上实现91.33%准确率与100%召回率，
确保所有缺陷铭牌无一漏检，为工业质检自动化提供了完整的概念验证。

背景与研究动机

在气动盘式制动器制造中，铭牌激光雕刻是承载客户名称、标志、生产数据、数据矩阵码（DMC）等关键信息的核心工序。作者指出，雕刻过程中金属粉尘在激光腔体上的积累会导致激光束被遮挡，从而产生字符缺失、标志残缺等缺陷。这类缺陷不仅影响铭牌的专业外观，更会破坏产品可追溯性——这是保障安全、落实生产责任和处理批次投诉的基础。论文强调，在铭牌被安装到制动器之前尽早发现缺陷，对于维持生产效率、避免工艺中断至关重要。

值得注意的是，不同客户对铭牌布局有定制化要求，导致激光雕刻内容在字符串长度、排列方式上各异，每个铭牌都可视为一个独特样本。这种高异质性使得传统固定模板的质检方法难以直接适用。作者因此提出，需要一套能够处理多变布局的自动化视觉检测方案。论文将铭牌内容划分为两大类：标志（如“KNORR-BREMSE”及其他客户标志）和字符串（所有文本元素）。DMC的质量检测则被排除在本文范围之外，因为已有成熟商用方案。

现有方法的瓶颈

论文在相关工作部分系统梳理了工业缺陷检测领域的已有进展，并指出了若干关键局限。

传统计算机视觉方法受控条件限制。 早期方案依赖阈值分割、形态学操作和模板匹配。作者提到，这类规则方法在严格控制的条件下有效，但面对照明变化、背景噪声或零件旋转时往往表现不足。文中引用了Ma等人提出的两阶段模板匹配，其通过预定位兴趣区域来检测印刷缺陷，但作者认为该方法仍需要对动态布局进行人工参数调整，限制了其在大规模生产中的通用性。

深度学习方法虽有效但仅限于单任务。 论文指出，基于ResNet、Faster R-CNN和YOLO系列的检测模型在工业缺陷分类和定位中表现出色，但这些工作通常只解决单一子问题（如缺陷分类或文本检测）。同时，Tesseract OCR在噪声、背景变化和文本扭曲条件下性能下降，尽管通过预训练可以改进。更为关键的是，作者在回顾了相关集成系统后得出判断：现有研究极少将目标检测、OCR和异常检测整合为一条完整的流水线，且没有任何工作针对激光雕刻铭牌所特有的布局和内容变化进行专门设计。

无监督异常检测面临过拟合与模糊重建。 论文认为，传统自编码器容易过拟合训练数据，难以泛化到未见异常；标准VAE虽能正则化潜空间，但重建结果通常模糊。尽管近年来有UniAD、DiAD等高级框架在多类异常检测基准上取得突破，但它们并未针对铭牌字符这种小尺寸、细粒度的缺陷进行优化。此外，合成缺陷数据集能否真实反映实际生产缺陷，也是一个未充分讨论的问题。

核心洞察与贡献

论文的核心洞察在于：铭牌质检问题可被解耦为多个相对独立的子任务——标志完整性检测、字符串内容验证、字符级微缺陷定位——每个子任务应选用最匹配的技术，而非试图用一个模型解决所有问题。 这种“分治”思路使得流水线的每个阶段都能在有限数据条件下获得可靠表现。

具体而言，论文提出以下贡献：

• 提出一套集YOLOv7目标检测、传统视觉图像差分、Tesseract OCR和ResVAE异常检测于一体的多阶段流水线，实现了从标志到字符串再到单个字符的分层缺陷检测。
• 在ResVAE中联合使用MSE、KL散度、SSIM和感知损失，通过网格搜索和损失权重归一化策略，缓解了单一损失导致的模糊或过拟合问题，最终在字符级异常检测上达到99.8%准确率和100%召回率。
• 将像素级差异+形态学后处理作为异常掩码生成方法，替代传统仅基于全局MSE阈值的方式，使模型不仅能判断是否异常，还能在字符图像上精确定位缺陷区域。
• 在真实生产线上采集的数据集上进行了系统评估，包含光照变化、不同客户布局和合成缺陷，证明了流水线的整体有效性（91.33%准确率，100%召回率）。

方法详解

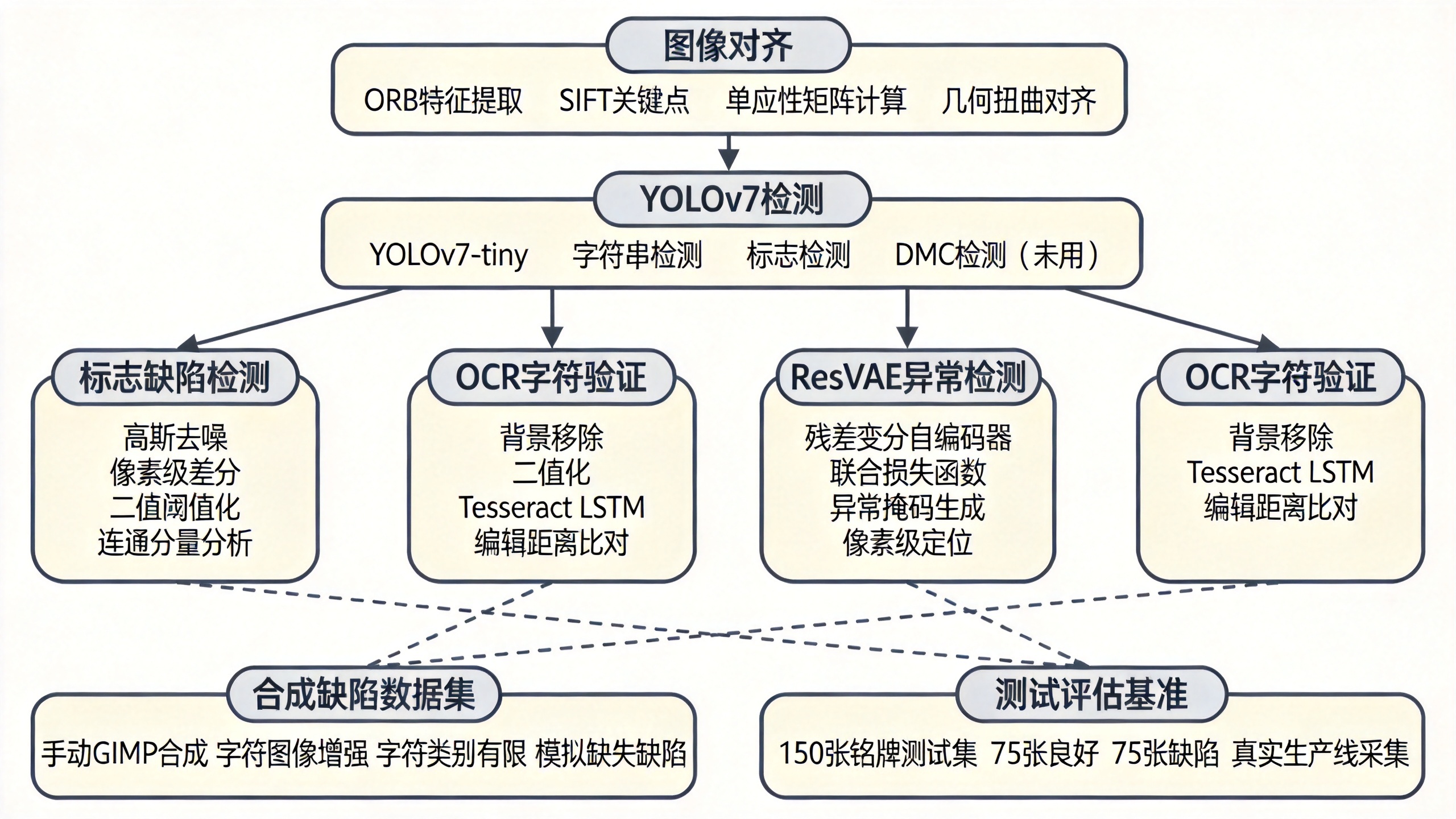

论文提出的流水线严格按顺序执行，每个阶段的结果作为下一阶段的输入。整体逻辑可直接对应于Algorithm 1中的决策流程。

图像对齐。这是整个系统的前置依赖。作者采用ORB和SIFT算法提取关键点，使用暴力匹配器与RANSAC算法计算单应性矩阵，将缺陷模板参考图像几何扭曲到与捕获图像对齐。这一步骤确保后续YOLO检测的边框不会因相机视角偏差而产生偏移。

YOLOv7字符串与标志检测。论文选用了YOLOv7-tiny配置，以在检测速度与精度之间取得平衡。模型在476张参考图像上训练，检测类别包括字符串、标志和DMC（本文仅用前两类）。对齐后的参考图像和捕获图像同时送入YOLO：参考图像的边框用于从捕获图像中裁剪对应区域的标志和字符串，这保证了两个来源的图像区域在几何上一致。

标志缺陷检测。此部分完全采用传统计算机视觉方法。作者对参考标志和捕获标志依次实施高斯去噪、像素级差分、二值阈值化、形态学开闭运算，最后通过连通分量分析筛选出面积超出阈值范围的区域，并用轮廓框定位缺陷。作者通过网格搜索确定了最优面积阈值。值得注意的是，该模块不依赖任何训练数据，结构简单，但对光照变化敏感。

Tesseract OCR字符识别与验证。从捕获图像中由YOLO裁出的字符串，先经过背景移除（高斯模糊估计背景后相减）、像素反转、二值化和形态学闭合等预处理。作者选用Tesseract 4的LSTM引擎，设定PSM 7（单行文本模式）。OCR输出的字符边框若过于拥挤则添加额外填充。识别结果随后与MES提供的期望字符串进行编辑距离比对，不一致则判定为缺陷。

ResVAE字符级异常检测。这是流水线中最复杂的模块。作者训练一个残差变分自编码器，输入为单个字符图像（64×64），通过四个残差下采样块逐步编码为256维潜变量，再通过三个残差上采样块重建。损失函数是MSE、KL散度、SSIM和VGG19感知损失的加权组合。论文通过实验对比了不同权重配置，发现仅使用MSE+KL导致模糊，加入SSIM增强结构，加入感知损失改善细节，而联合四项损失且经过权重归一化和KL退火（从0.03逐步增加到0.3）的Model 6达到了100%召回率。在推理时，异常检测采用两种方法：传统方法仅依赖全局MSE阈值，而更优的异常掩码方法则计算逐像素误差生成二值掩膜，再经形态学滤波和连通分量分析定位缺陷区域。

实验与结果

论文对流水线各阶段和整体进行了评估。以下从实验设置、关键结果和批判性分析三个维度展开。

实验设置

数据集方面，各阶段使用不同的样本量。YOLO训练集476张，测试集65张；标志缺陷检测模块单独在345张标志图像上评估（195张良好，150张缺陷）；OCR在65张铭牌的390个字符串上测试；ResVAE训练集2,957张字符图像（增强后6,901张），测试集500张（250张良好，250张缺陷）。整体流水线测试在150张铭牌上进行（75张良好，75张缺陷）。所有图像均为灰度，分辨率1920×1600。缺陷样品由于真实生产中罕见，故使用GIMP工具手动合成。

主要结果

YOLOv7-tiny在所有指标上达到100%（精度、召回率、mAP@0.5），mAP@0.5:0.95为98.9%。作者认为模型完美检测了标志、字符串和DMC。

标志缺陷检测（传统图像差分法）在345张标志图像上达到97.9%准确率、95.5%精度、100%召回率、97.7% F1。7张非缺陷标志被误报。

Tesseract OCR在390个字符串上，词级准确率98.71%，字符级准确率99.79%。词错误率1.28%，字符错误率0.21%。6个字符级插入错误。

ResVAE字符异常检测采用传统全局MSE阈值法时，Model 1（权重均等）获得最佳平衡：AUC 99.3%，准确率94.6%，召回率98.8%。而采用异常掩码方法时，Model 1作为基线的性能大幅提升：准确率99.8%，召回率100%，精度99.6%，F1 99.8%。仅1张非缺陷图像被误报。

整体流水线在150张铭牌上获得准确率91.33%，精度85.23%，召回率100%，F1 92.02%。13张非缺陷铭牌被误判（OCR 3张，ResVAE 6张，标志检测4张，YOLO无误报）。

批判性评估

Baseline选择的充分性。论文未与其他同类集成系统进行横向对比——作者在相关工作部分承认现有工作未具体针对激光雕刻铭牌，但这并不意味着不存在可比的端到端或模块化方案。例如，直接训练一个端到端的目标检测模型来识别缺陷区域，或使用更先进的OCR框架（如TrOCR或CRAFT+CRNN）代替Tesseract，这些替代方案缺少实验对比。论文也未使用MVTec AD等公共异常检测基准，使领域的可比性受限。

消融实验的覆盖范围。论文对ResVAE的损失项组合和权重进行了较完整消融（表3的6个模型），验证了MSE、KL、SSIM、感知损失各自的作用，以及KL退火策略的有效性。这是实验中的亮点。然而，对于YOLOv7-tiny的消融（例如使用YOLOv5或Faster R-CNN代替）缺失，无法确认该选择是否最优。标志检测模块仅采用单一阈值网格搜索，未展示不同形态学核大小或二值化方法的敏感度。

实验结论对核心声明的支撑度。论文的核心声明是“集成多阶段系统在铭牌缺陷检测上有效”。100%召回率确实保证了无漏检，这对于工业场景至关重要。但是，13/75=17.3%的非缺陷铭牌被误判，导致精度仅85.23%，这对实际生产线意味着较高的停机检查率。作者将误判归因于光照变化、表面划痕和OCR插入错误，但这些因素在真实生产中普遍存在，系统是否真的“可靠”仍需质疑。

一组细节值得注意：ResVAE的训练数据中缺陷样本是手动合成的，论文承认“缺陷样本因生产罕见而无法自然获得”。那么，合成缺陷是否能代表真实缺陷的多样性？例如，真实金属粉尘导致的缺失可能是局部模糊而非清晰边缘缺失。模型可能在合成缺陷上表现良好，但在真实缺陷上生成另一种模式的伪影。这一局限论文没有专门探讨。此外，字符类别仅包含10个数字和7个字母，面对客户扩展字符集时泛化能力未知。

优势与局限性

优势：系统的模块化设计使得每个子任务可以独立优化，代码和算法多数基于成熟开源库（YOLOv7、Tesseract、OpenCV、PyTorch），具有较高的可复现性。100%召回率是最突出的工程优势，确保无缺陷漏检。异常掩码方法不仅输出分类结果，还给出缺陷位置，便于后续人工复核或自动修复。在较小规模的数据集上获得了有竞争力的数字，证明了即使在数据稀缺的生产环境下，分治策略仍然可行。

局限性：系统精度偏低（91.33%）且误报集中在特定模块，表明鲁棒性不足。标志检测模块对光照的敏感性是一个固有弱点：像素级差分无法区分真实缺陷与因亮度、划痕引起的伪差，作者虽提及自适应阈值改进方向，但未在本文实现。Tesseract OCR的插入错误在文本清晰的情况下也会发生，说明该引擎用于激光雕刻字符可能存在识别边界问题，文中也未对预训练模型进行微调或领域适配。ResVAE在暗图像下表现不佳，可能因为网络在极低对比度下难以重建细节。

可复现性评估：论文未公开代码仓库，也未提及模型权重或数据集的共享计划。训练配置部分（YOLO超参数、ResVAE权重细节、阈值网格搜索范围）表述较为充分，但缺乏详细的随机种子、数据增强的具体概率参数。Azure平台上使用的4个Nvidia T4 GPU对多数学术团队是可用资源。总体，复现难度中等偏高，需自行准备相似生产线数据并复现合成缺陷流程。

结论的推广性：该工作是对某一条特定气动制动器生产线的概念验证，铭牌布局固定、字符集有限。作者声称“能泛化到不同客户布局”，但实验中仅展示了有限的两类布局，证据较为薄弱。将流水线迁移到其他行业（如电子标签、金属铭牌）时需要重新标注数据和调参。

未来方向与开放问题

论文在结论部分提出了几项改进方向，但某些关键问题未被讨论。

改进光照鲁棒性。作者建议使用自适应阈值和直方图均衡化，这应是短期内提升标志检测和异常掩码精度的优先路径。此外，将ResVAE的输入图像先进行光照归一化（如局部分块归一化）可能进一步降低暗图像带来的误报。

升级OCR引擎。论文考虑用CRAFT（仅检测）配合独立的识别模型代替Tesseract，但未提及这样做带来的额外计算延迟。Tesseract在激光雕刻字符上的弱点（插入错误）是否可以通过针对性的微调来解决，比直接替换更值得先探索。此外，论文未探讨字符分割的替代方案——如果整个字符串直接输入序列识别模型（如CRNN或TrOCR），可能跳过OCR的字符切割步骤，减少插入错误。

引入DMC检测。这是论文明确留出的缺口。结合现有DMC解码库可以增强产品的全程可追溯性，但DMC的旋转、反射失真检测本身就是一个独立的研究点，需要额外实验。

合成缺陷的现实化。当前合成缺陷通过手动编辑产生，主观性强。一个自然的延伸是使用GAN或扩散模型生成更逼真的缺陷，或者与真实缺陷图像（如果能够收集到）进行域适应。

端到端模型的对比。论文的多阶段思路与当前流行的统一微调（如将视觉语言模型适配到缺陷检测）形成鲜明对比。一个开放问题是：在大数据条件下，端到端模型是否能在简化流水线的同时达到或超过本文的分治性能？
